使用条件

1.环境温度不高于+40℃，不低于-5℃。

2.产品安装使用时，使用地点的海拔高度不超过2000M。

3.周围空气相对湿度不大于90%（+25℃）。

4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

5.周围空气相对湿度在温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于

度的变化可能会偶然产生凝露的影响

6.设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所

7. 用户有特殊要求时可与制造厂协商解决

结构特点

编辑

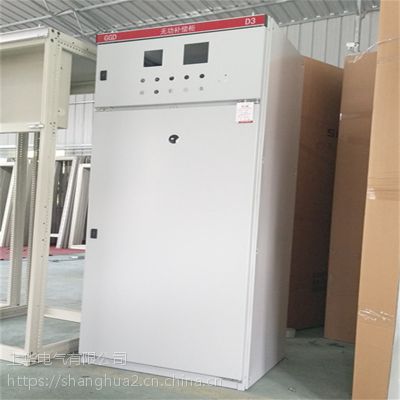

1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。

2. 柜体结构：

（1） 柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

（2） 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。

（3） 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠

    其它特点

适用性强，主要元件选择面宽，很多国产、进口品牌产品均可互换

良好的安装灵活性，今后即使主管部门强制淘汰某些产品时，由于GGD型柜具有良好的安装灵活性，不会因为元器件的改型或更新而造成安装困扰

零部件采用模块化标准设计，具有工模的安装孔，通用系数等

按照现在工业产品造型设计要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新

GGD柜设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出。而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的

柜体面板采用喷塑工艺，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境

柜体的顶盖在需要时即可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运

整柜的防护等级为IP30，用户也可以根据现场环境要求在IP20-IP40之间选择
