| 加工定制：是 | 品牌：上华电气 | 型号：GCK |
| 额定电流：630A | 短路关合电流：50KA | 壳体防护等级：IP30 |
| 外形尺寸：800*800*2200mm | 产品认证：*** | 物料编号：201705 |
| 型号报价：3800 |

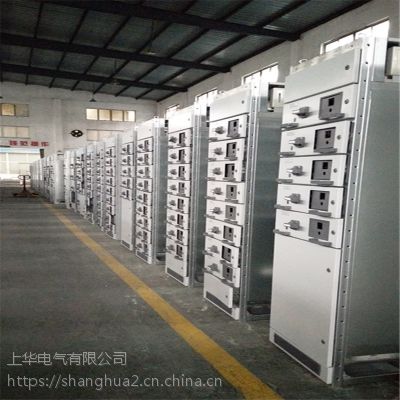

结构概述
GCK柜体基本结构由C型材组装而成，直径5.3的安装孔，模数E=25mm。型材、元器件门、电器安装板均采用冷轧钢板2.0厚制成，其他配件为冷轧钢板1.5厚制成。框架及面板经酸洗磷化后静电喷涂，内部隔板，抽屉件采用冷轧白色镀锌板，或覆铝锌板，装搭全部采用自攻丝方式，配件组装后***度及牢固度提高。有独立的功能单元室、母线室和电缆室。单元室功能板采用铁制隔离，板后装有一次进线铜排。水平母线的排列采用柜顶坐装方式。抗电动力的能力强。配电装置与外部电缆的连接在柜后出线室中完成，电缆可以上下进出，安装维修方便。最小可做（600*600*2200）的抽屉柜。柜体防护等级IP3X-IP4X.玻璃门柜宽度最少660mm、柜深最少700mm.
抽屉类型
每台柜共9层抽屉模数，每层为8E=200mm.单元可分为8E/2、8E、12E、16E、24E、共5个抽屉尺寸系列，对应单元回路额定电流分别为100A、250A、400A、500A、630A。单元抽屉采用XJG-8涡轮两圈摇进式省力推进机构，在摇进过程中产生两次试验位置，装有双实验说明铭牌，开关分合闸与抽屉推进机构分开操作。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。抽屉根据开关型号的大小配置相应电流的一次插件。抽屉单元没有机械连锁装置。抽屉单元有足够数量的二次接插件（1单元及以上有3对6点至16对32点，1/2单元为8对16点或12对24点），可满足计算机接口和自控回路对接点数量的要求。
